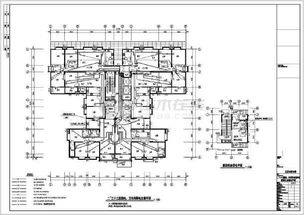

本工程為陜西省某小區一棟33層住宅樓，屬于一類高層民用建筑。其電氣設計施工圖是指導建筑物電力系統安全、可靠、經濟、合理安裝的核心文件。本文將圍繞該項目的電氣設計施工圖要點及電力系統安裝關鍵環節進行闡述。

一、 設計依據與總體要求
設計嚴格遵循國家及地方現行規范，如《民用建筑電氣設計標準》(GB 51348-2019)、《建筑設計防火規范》(GB 50016-2014)、《供配電系統設計規范》(GB 50052-2009)以及陜西省相關建設標準。總體設計原則為安全可靠、技術先進、經濟合理、維護方便，并充分考慮綠色節能與智能化發展的需求。

二、 電氣設計施工圖核心內容

1. 變配電系統：

• 負荷分級與計算：根據建筑功能，對消防、應急照明、客梯、生活水泵等一級負荷及高層住宅公共照明等二級負荷進行精確計算，確定總用電負荷。

• 供電電源：采用雙重電源供電，引自小區不同區域變電站的兩路10kV高壓電源，確保一級負荷供電可靠性。在地下室設置專用變電所，內設干式變壓器、高壓開關柜、低壓配電柜等。

• 計量方式：采用高供高計與低供低計相結合的方式，對公共區域及住戶用電進行分項計量。

1. 配電系統：

• 豎向干線：采用預分支電纜或密集型母線槽沿電氣豎井垂直敷設，為各樓層電井內的配電箱供電。

• 樓層配電：每層設置強弱電合用豎井，內設樓層總配電箱、戶內配電箱及智能化設備箱。住戶配電采用一戶一表制，箱內設置照明、插座、空調等回路，并配備自恢復式過欠壓保護器。

1. 照明系統：

• 公共照明：樓梯間、前室、走廊等場所采用高效LED燈具，并配備應急照明及疏散指示系統，采用集中電源或自帶蓄電池方式，滿足消防要求。

• 戶內照明：由住戶二次裝修設計，施工圖預留照明回路及接線盒。

1. 防雷與接地系統：

• 本建筑按二類防雷建筑設防。利用屋面接閃帶（網）、金屬構件組成接閃器，利用結構柱內主筋作引下線，利用基礎底板鋼筋作自然接地體。

• 接地系統采用TN-S系統，進行總等電位聯結。在衛生間、電梯機房等場所設置局部等電位聯結端子箱。所有電氣設備金屬外殼、管道均需可靠接地。

1. 火災自動報警及聯動控制系統：

• 系統按集中報警系統設計，消防控制室設于首層。在公共區域、電梯前室、電氣設備用房等場所設置感煙探測器、手動報警按鈕、聲光警報器等。

• 實現與應急照明、消防電梯、非消防電源切斷、正壓送風系統等的聯動控制。

1. 智能化系統（弱電）：

• 包括綜合布線系統（電話、網絡）、有線電視系統、可視對講系統、視頻安防監控系統、停車場管理系統等。設計需預埋管線，預留設備安裝條件。

1. 電氣節能與綠色設計：

• 選用高效節能變壓器、燈具及電器產品。公共區域照明采用分區、定時、感應等節能控制措施。設置電能計量管理系統，對能耗進行監測分析。

三、 電力系統安裝關鍵要點

1. 管線敷設：

• 所有電氣管線需在土建施工中密切配合，按圖預埋，嚴禁后期鑿打。暗敷管線在墻、板內需有足夠保護層厚度。豎井內橋架、母線安裝應牢固，間距合理。

1. 設備安裝：

• 配電箱、柜安裝位置準確，固定牢固，接地可靠。箱內接線整齊，標識清晰。高低壓設備安裝前需進行試驗，合格后方可就位。

1. 電纜敷設與接線：

• 電纜敷設前需核對規格型號，檢查絕緣。敷設時排列整齊，固定點間距符合規范，轉彎處留有適當弧度。電纜頭制作需規范，壓接牢固，相位正確。

1. 防雷接地施工：

• 接閃帶、引下線焊接長度和質量必須符合規范（雙面焊，焊接長度≥6倍鋼筋直徑）。接地電阻必須經測試達到設計值（通常≤1Ω）。等電位聯結需貫通、可靠。

1. 系統調試與檢測：

• 安裝完成后，必須分系統進行嚴格調試。包括絕緣電阻測試、接地電阻測試、照明系統試亮、配電系統相位核對、雙電源切換試驗、火災報警系統聯動調試等，確保所有功能正常，并形成完整記錄。

四、
陜西省某小區33層住宅樓的電氣設計施工圖，綜合涵蓋了從高壓進線到末端插座的完整供配電體系，以及保障安全運行的防雷、消防、智能化系統。在施工安裝階段，必須嚴格按圖施工，把控材料質量與工藝細節，加強各專業間的協調，最終確保整個建筑電力系統的安全性、可靠性與先進性，為住戶提供舒適便捷的現代居住環境。
